一.塑彩™—塑料异型材彩色化解决方案
塑彩™是我公司根据德国工厂提供的技术,在依托本公司自行设计生产的设备上生产的,用于共挤生产彩色异型材彩色面的新型塑料合金材料,具有与PVC相容性好,耐候性优良,表面光泽优异和硬度高等特点。
二.塑彩™与其它表面彩色化方法的比较
彩色化方法 | 优点 | 缺点 |
整体混色法 | 生产工艺简单 | 颜色难控制,耐候性差。 |
喷漆法 | 颜色选择性大,施工较灵活 | 油漆浪费大,表面质量较差 |
覆膜法 | 施工灵活,操作方便 | 膜层容易脱落,不适合户外使用 |
塑彩™共挤法 | 工艺简单,操作方便。颜色选择性大。 | 综上缺点都有所改善 |

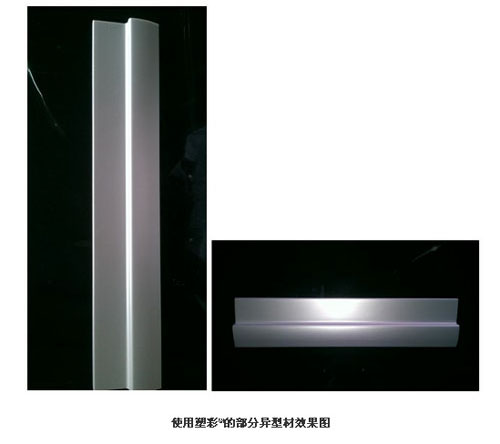

三.塑彩™加工使用的共挤设备

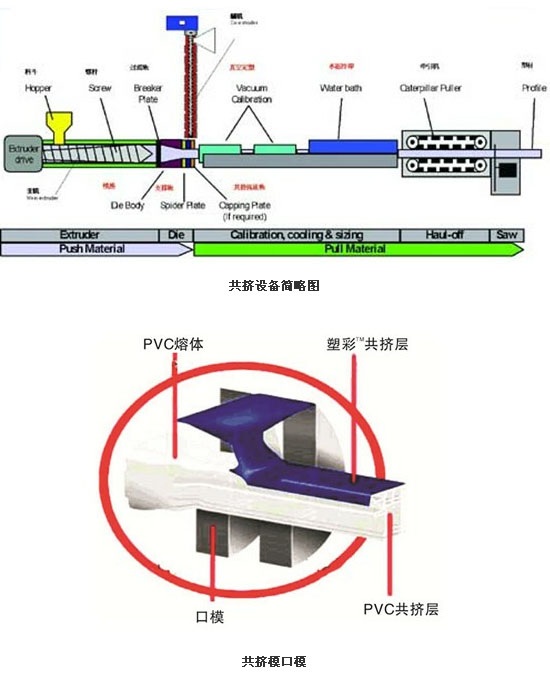

共挤设备采用两台挤出机,一台挤出机挤出白色PVC异型材主料,另一台则用于塑彩™的塑化和挤出,后者通常采用直径较小的单螺杆挤出机,两种物料的熔体通过一机头挤出,挤出口模的物料被牵引进入定型模及水箱,经过冷却后即可得合格的彩色异型材。
四.塑彩™的物理性质及化学性质

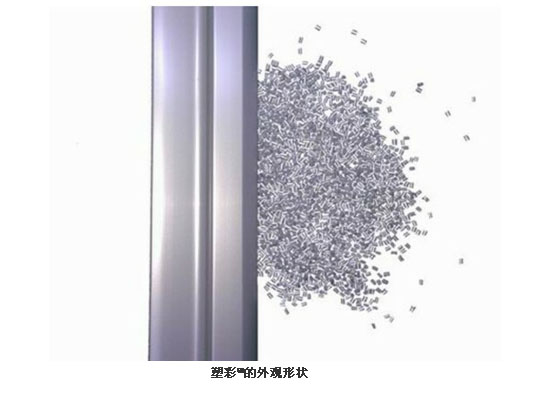

外观:粒料状的固体
气味:无特殊气味
熔点:没有明确的熔点,随着较广的温度范围(130ºC~150ºC)逐渐软化
比重:1.19g/cm3
溶剂溶解度:不溶于水,溶于溶剂(氯仿等)
五.包装及其它注意事项
1.包装:25公斤装纸塑复合袋包装或25公斤装铝膜袋抽真空包装。
2使用时注意事项:使用前建议充分预干燥,干燥温度85ºC,干燥时间为4小时。生产过程应中应防尘、防潮、防混料,以确保产品外形美观。
3.建议加工温度体。
加热段 | 加热一区 | 加热二区 | 加热三区 | 加热四区 | 合流区 | 口模 |
设定温度 | 180—195 | 185—195 | 185—200 | 185—200 | 190—205 | 200—210 |

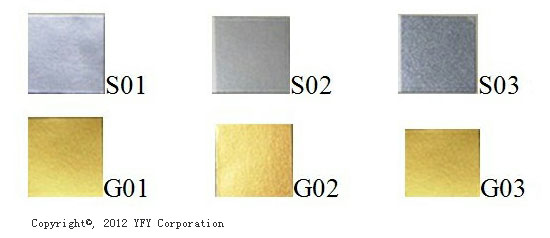

六.塑彩™的颜色
